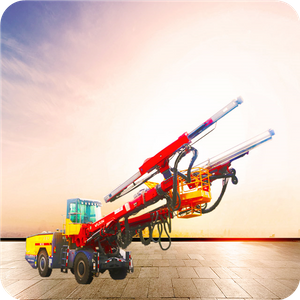

Plataformas de perforación frontal (jumbo) WD581

Plataforma de perforación de excavación inteligente de Wuxin Mining WD581(modelo de seguridad de la mina: CYTJ45) es pequeño en tamaño total, simple en operación, fuerte en movilidad, alta en eficiencia operativa y muy inteligente, y es adecuado para la excavación de minas que no sean de carbón con una sección de  9m²-35m² Perforación y construcción de agujeros para pernos.
Estado de Disponibilidad:
Cantidad:

Características técnicas principales:

1. Facilidad: control hidráulico proporcional eléctrico, en comparación con el control hidráulico completo, la operación es más simple y el posicionamiento de perforación es más conveniente, flexible y preciso.

2. Eficiente: tiene las funciones de perforación automática, retracción automática, antibloqueo automático, impacto de parada automática, etc., que pueden mejorar efectivamente la eficiencia de perforación y prolongar la vida útil de la herramienta de perforación.

3. Inteligencia: Registre digitalmente datos como el número de perforaciones, profundidad de perforación, etc., y realice registros estadísticos de la situación de la construcción en tiempo real.

4. Seguridad: Equipado con techo de autodefensa y sistema de alarma de voz de seguridad, monitoreo en tiempo real y detección de fallas, y transmisión de voz, de acuerdo con los requisitos de las especificaciones de construcción de minas inteligentes.

5. Flexibilidad: adopte un chasis articulado, tamaño total pequeño, tracción en las cuatro ruedas, gran potencia y realice una conducción flexible, rápida y segura en las carreteras.

6. Duradero: la estructura es sólida y duradera, fácil de mantener y puede reducir efectivamente el costo de uso.


ESPECIFICACIONES TÉCNICAS

TALADRO DE ROCA


Modo

1838ME

Sistema de control hidráulico proporcional eléctrico

Bitshank

T38

Antiadherente automático

Altura desde la parte superior hasta el centro de rotación

95 mm

Perforación automática, retracción automática, terminación automática del impacto;sin impacto sin agua y lubricación

Longitud (excluyendo el vástago de la broca)

1008 mm

Registro automático de la profundidad de perforación y el número de agujeros perforados

Poder de impacto

18KW

Sistema de control

Frecuencia de impacto

60 Hz

Sistema de control hidráulico proporcional eléctrico

Presión nominal del sistema hidráulico

210bar

Sistema eléctrico

máx.presión del sistema hidráulico

230bar

Potencia total instalada

62KW

Sistema rotativo

Rotación independiente

Motor principal

1×55kw

Velocidad de rotación

0 ~ 215 rpm

Voltaje

380v

Par de giro (máx.)

1000Nm

Frecuencia

50 Hz

Peso

170kg

Modo de inicio

estrella/triángulo

Nivel de ruido

<106dB(A)

Protección contra sobrecalentamiento del motor

Disponible

Haz de propulsión

Estándar tipo A

Tipo B Opcional

Tipo C Opcional


Largo total

5873mm

5268mm

4658mm

Longitud de la tubería de perforación

4305mm

3700 mm

3090mm

Profundidad de perforación

3960mm

3410mm

2800 mm

Peso (incluido el taladro de roca)

640kg

611kg

576kg

Propulsión

7kn-15kn

7kn-15kn

7kn-15kn

Sistema de aire

Sistema hidráulico

Presión laboral

0.8MPa

Unidad de bomba hidráulica

lset

flujo de trabajo

410L/min

Descarga y puesta en marcha de la bomba

Disponible

brazo de perforación

máx.presión del sistema

23Mpa

Carrera telescópica

1250 mm

máx.capacidad del tanque de aceite hidráulico

240L

Ritmo

±35°

Indicador de bajo nivel de aceite

1 juego

Sistema de suministro de agua

Bomba de recarga manual

1 juego

Presión laboral

1MPa-2MPa

Alarma de obstrucción del filtro de aceite de retorno

1 juego

flujo de trabajo

40L/min-120L/min

Enfriador de agua de aceite hidráulico

1 juego

Chasis


Aceite hidráulico de base mineral

1 juego

motor diesel de 66kw

lset

Ángulo de aproximación

19°

dirección articulada

Ángulo de rotación ±38

Ángulo de salida

18°

Silenciador

lset

Claxon y lámpara de señales

Disponible


Asiento de conducción fijo con cinturón de seguridad

lset

Capacidad del tanque de combustible

85L

Tracción en las cuatro ruedas

lset

Sistema eléctrico

24V


Convertidor de par hidráulico

lset

Batería

1x120Ah


Transmisión

lset

Lámpara de servicio

2x100W,4x48W, encendido/apagado independiente


Eje delantero (incluido el freno hidráulico húmedo de discos múltiples completamente cerrado y el freno de estacionamiento)

lset

lámpara de trabajo

2x100W,4x48W, encendido/apagado independiente


Eje trasero (incluido el freno hidráulico húmedo multidisco completamente cerrado)

lset

Nivel

Disponible

Tyre

8.25-20

Extintor de incendios

Disponible
